一、产品特点
- 科学级光谱仪：波长范围 350-1100nm，背照式制冷型面阵 CCD（TEC 制冷），暗噪声低至 2.5 counts RMS，动态范围 85000:1。
- 50mm 电致发光积分球（EL-SP-50）：高纯 PTFE 材质，SMA905 光学接口，样品槽与盖板按需定制，配套 9mm 开口辐射定标盖板。
- 8 通道探针台（EL-PS）：软件控制通道切换，Modbus 协议 RS232 通信，0.8mm 球形针头，台面行程 ≥40mm，支持自动化测量最多 8 个 LED 发光点。
- 辐射定标光源（HL 3plus-CAL）：350-1100nm 钨灯，稳定性 pp≤0.5%，带机械快门，支持 μW/cm²/nm 绝对光功率定标。
- 专业测量软件 ElectronView：实时测量 EQE、亮度、辐出射度、流明效率（CE）、峰值波长随电流密度或电压的变化曲线，支持 T70/T50（阈值可自定义）寿命测试。
- 宽源表兼容：兼容 Keithley 2400、2450、2600 系列及 Keysight B2901、B2902 源表，其他源表可联系我司定制开发支持。
二、规格参数
2.1 系统参数
| 组件 | 项目 | 参数 |
|---|---|---|
| 科学级光谱仪（PY-E500） | 波长范围 | 350-1100nm |
| 狭缝宽度 | 50μm | |
| 探测器 | 背照式制冷型面阵 CCD | |
| 暗噪声 | 2.5 counts RMS | |
| 动态范围 | 85000:1 | |
| 制冷方式 | TEC | |
| 定标光源（HL 3plus-CAL） | 波长范围 | 350-1100nm |
| 灯泡 | 钨灯 | |
| 稳定性 | pp≤0.5% | |
| 定标单位 | μW/cm²/nm | |
| 快门 | 有 | |
| 供电 | 12V/1.5A | |
| 电致发光积分球（EL-SP-50） | 内径 | 50mm |
| 材质 | 高纯 PTFE | |
| 样品槽 | 按需定制 | |
| 样品盖板 | 按需定制 | |
| 辐射定标盖板 | 9mm 开口 | |
| 光学接口 | SMA905 | |
| 探针台（EL-PS） | 通道数量 | 最大支持 8 通道 |
| 切换方式 | 软件控制 | |
| 通信协议 | Modbus | |
| 通信接口 | RS232 | |
| 源表接口 | BNC 接口 | |
| 探针 | 0.8mm 球形针头 | |
| 台面行程 | ≥40mm | |
| 源表（Keithley 2450） | 电压范围 | 20 mV – 200 V |
| 电流范围 | 10 nA – 1 A | |
| 偏置精度 | 0.012% | |
| 扫描方式 | Linear、Log、Dual Linear、Dual Log、Custom、Source-Memory | |
| 读缓存 | >250,000 Point | |
| 读取速度 | >3000 Readings/Second | |
| 编程方式 | SCPI、TSP | |
| 通信接口 | GPIB、USB、Ethernet (LXI) | |
| 光纤（FB-N600-1M-PV） | 波长范围 | 300-2500nm |
| 纤芯直径 | 600μm |
2.2 外观与结构
探针台整体

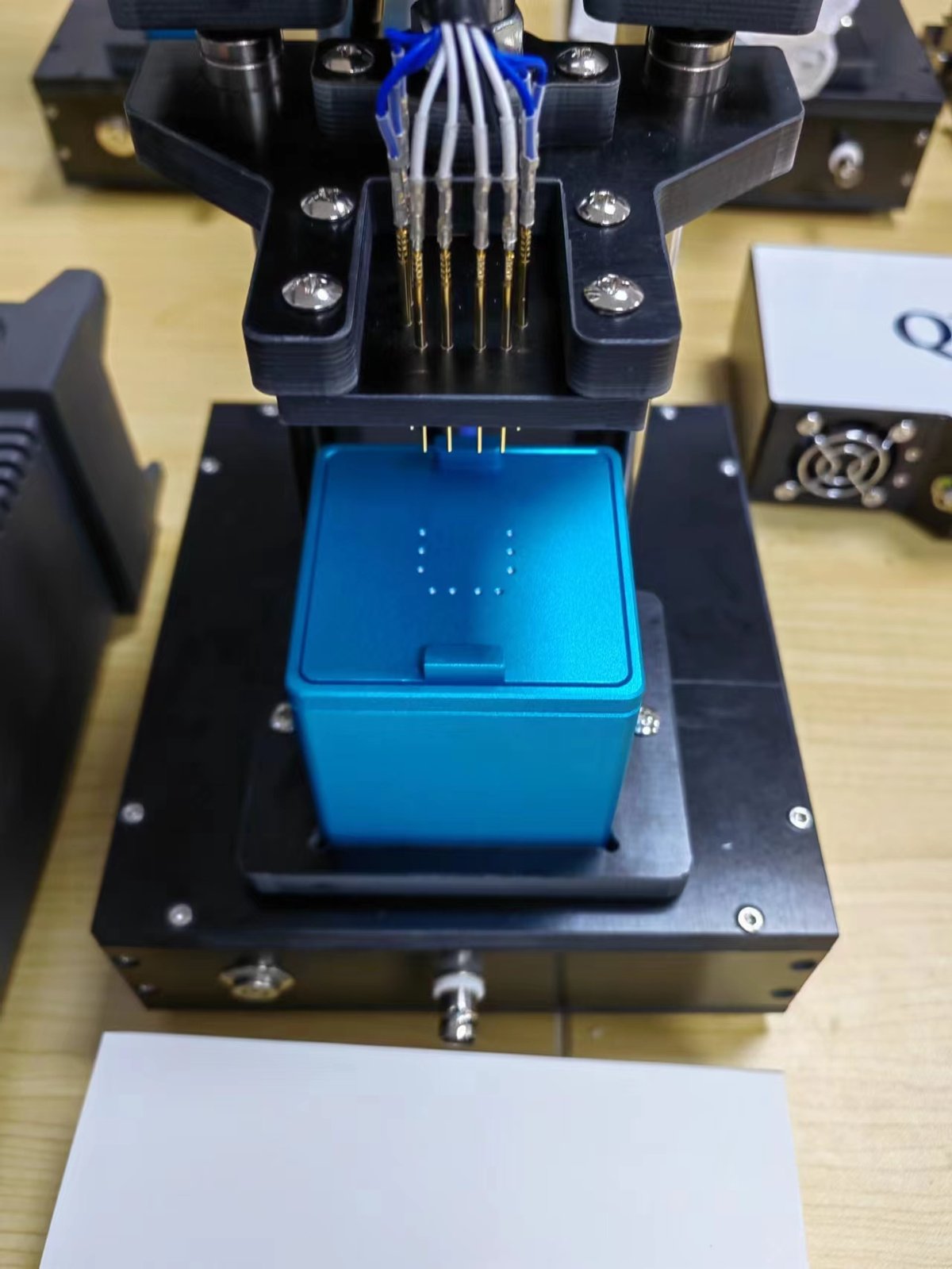

放置 LED 样品

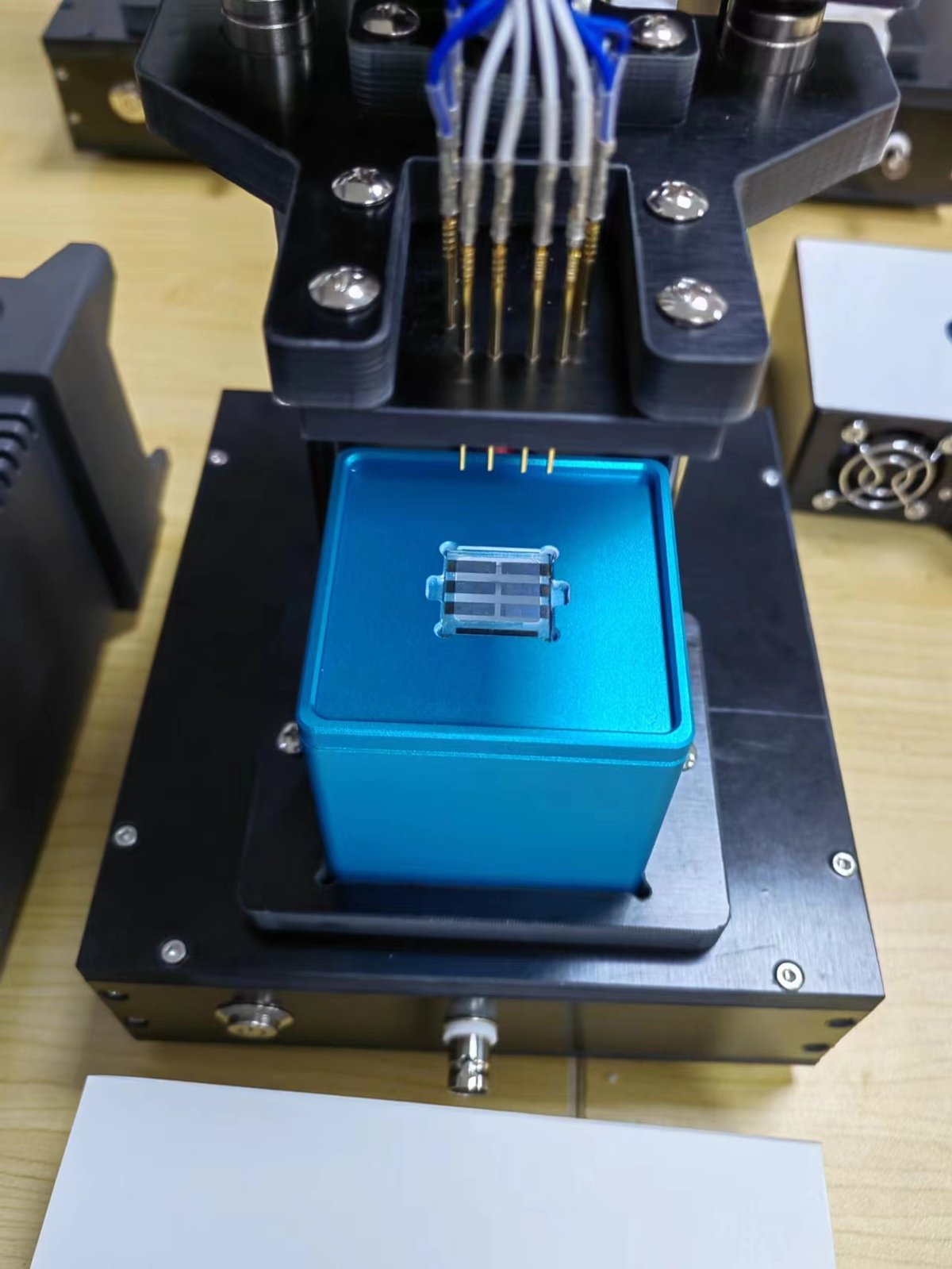

样品槽盖板
2.3 系统组成实拍

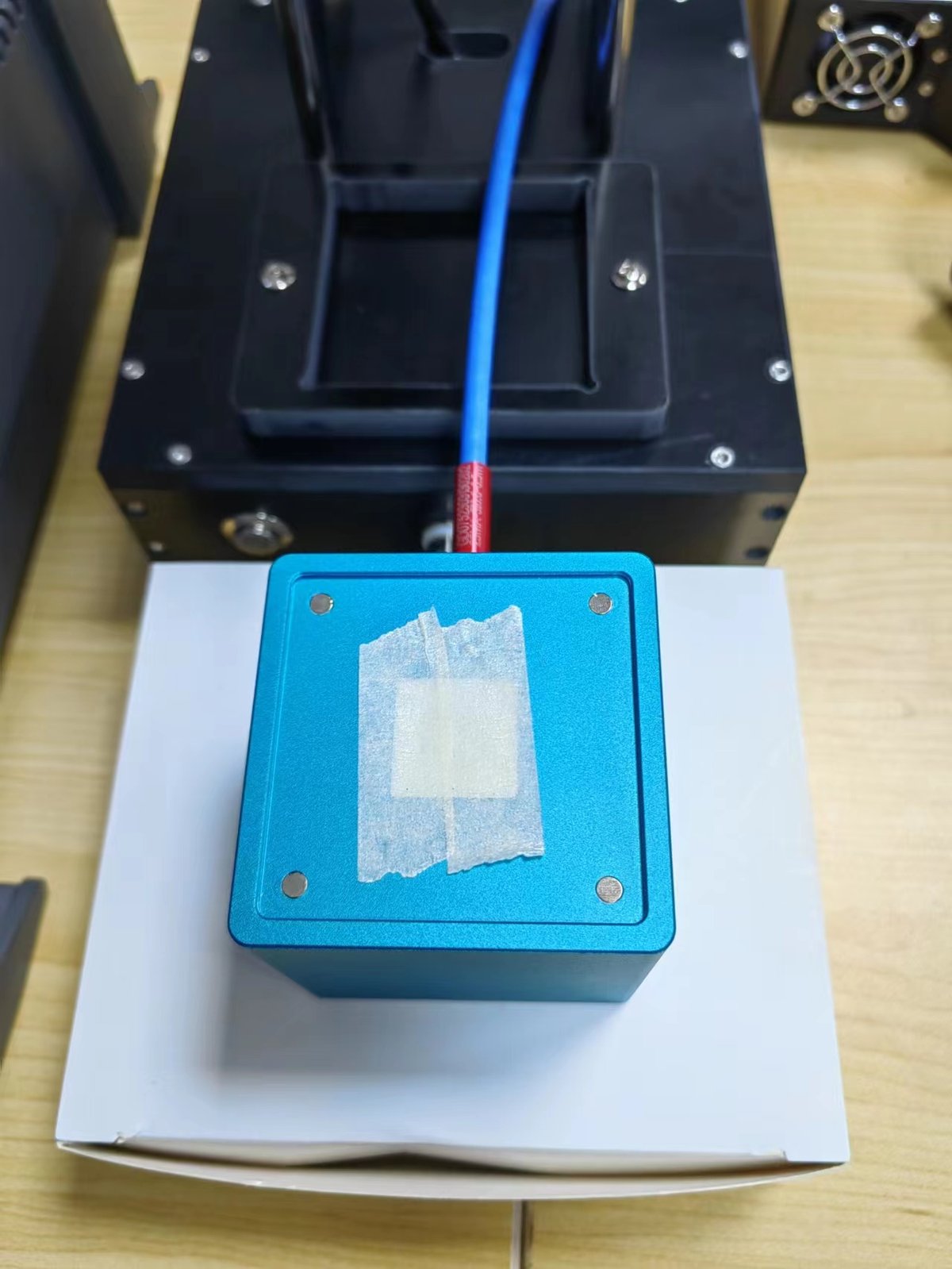

积分球与辐射定标盖板

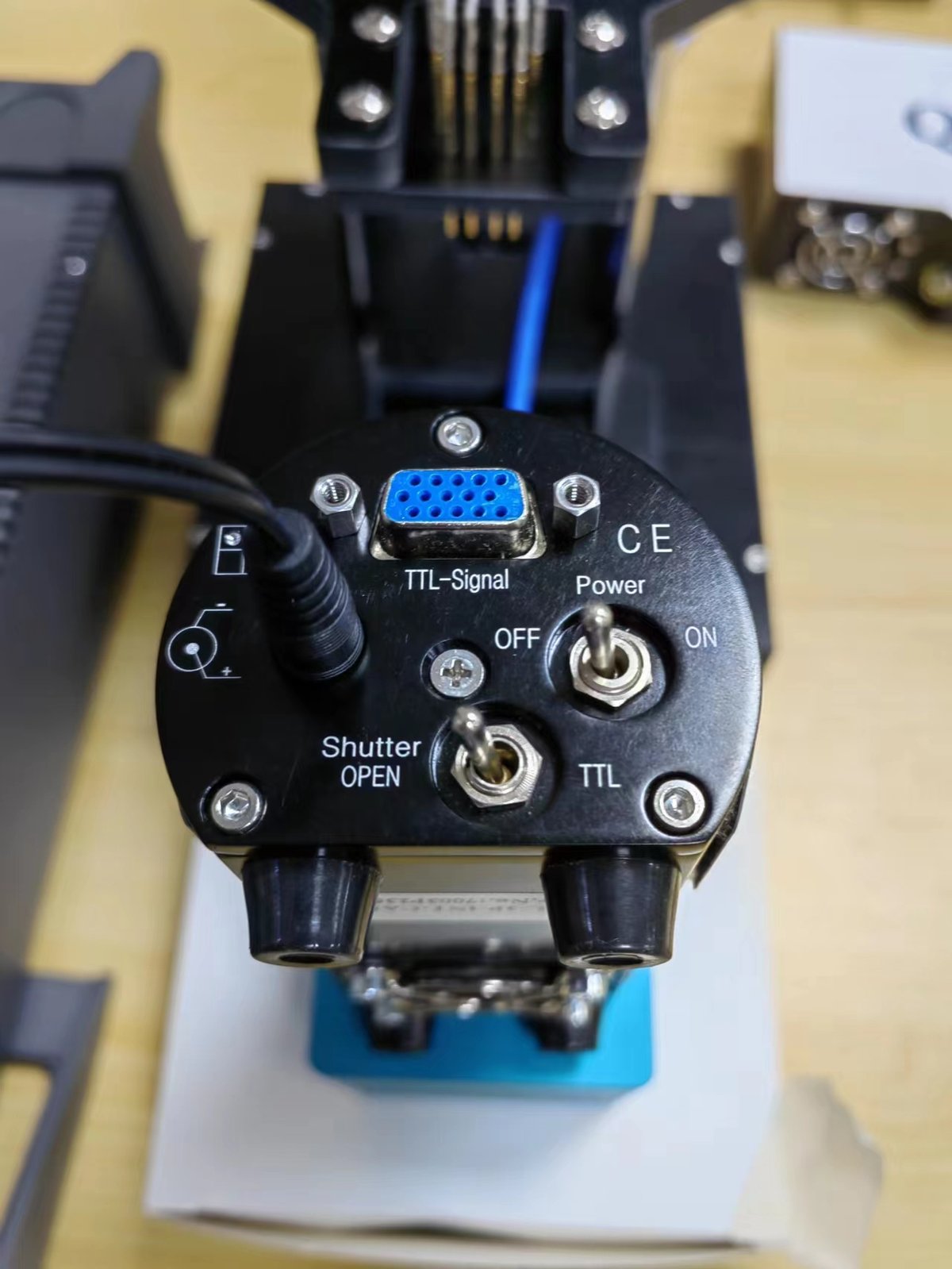

辐射定标光源

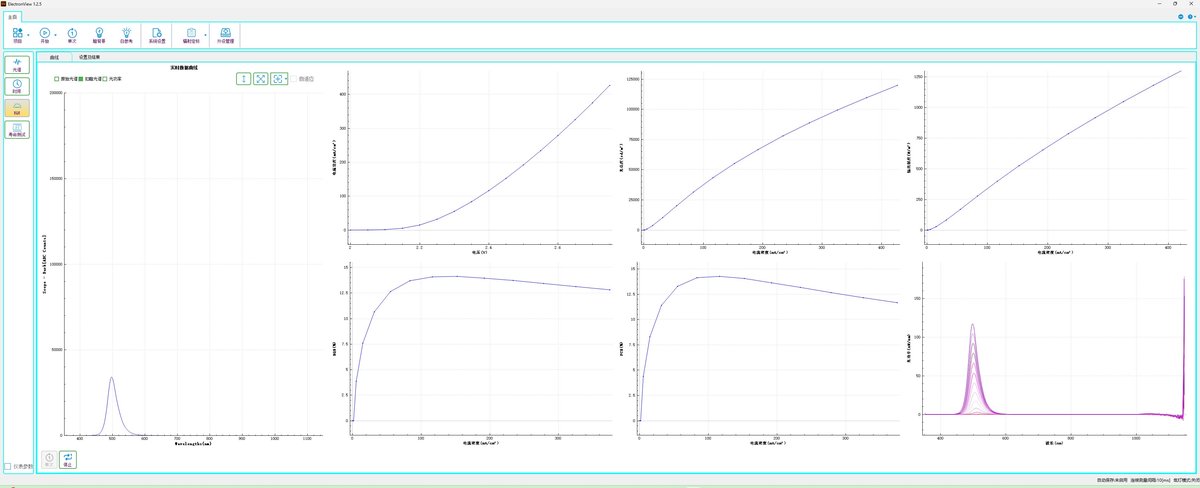

EQE 测量软件界面

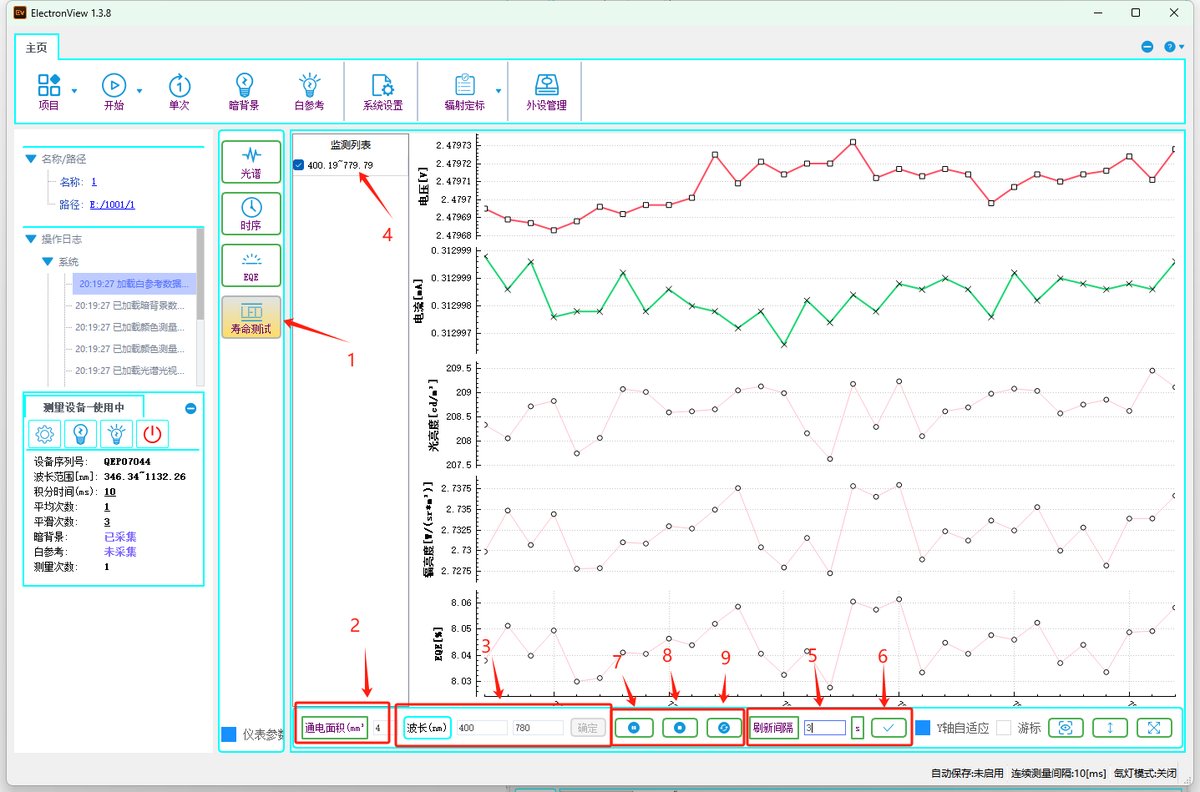

LED 寿命测试界面
三、测量原理
LED 外量子效率（EQE）指器件发射出的光子数与注入的电子数之比，是衡量 LED 光电转换效率的核心指标。PYN-E560 系统可实现 JV 曲线、光功率、亮度、辐射出射度、EQE 及寿命等指标的测量：
- 辐射定标：用 HL 3plus-CAL 定标光源把光谱仪采集的相对光谱分布转换为绝对光功率分布（μW/cm²/nm），保证不同光谱仪测量结果一致；拆卸光路后需重新定标。
- 电学采集：源表按设定电压范围与步长扫描，实时采集电压与电流，结合 LED 发光面积计算电流密度。
- 光学采集：积分球收集 LED 发射光，科学级光谱仪采集 350-1100nm 光谱，结合辐射定标系数计算绝对光功率、亮度与光子数。
- 参数计算：软件由光子数与注入电子数之比计算 EQE，同步给出流明效率（CE）、峰值波长等随电流密度或电压的变化曲线。
- 寿命测试：恒流模式下按设定间隔自动采集光输出衰减曲线，计算 T70/T50 寿命。
四、典型测量流程
- 辐射定标：盖上 EL-SP-50 定标盖板 → 预热 HL 3plus-CAL 光源 5 分钟 → 设置积分时间使光谱强度接近 10 万 counts → 加载灯文件 → Shutter 拨到中间存储暗背景 → Shutter 拨到 OPEN 保存定标光源相对光谱（S0）→ 计算并保存定标系数。
- 连接外设：在 ElectronView 外设管理中连接源表与探针台，选择源表型号（Keithley 2400/2450）与对应串口/设备编号。
- EQE 测量：填写通电面积、稳定时长（默认 100ms）、起始/终止/步进电压与波长范围（默认 380-780nm），放置 LED 样品并压下手柄，点击连续测量，实时查看 EQE、电流密度-电压、亮度-电流密度、辐出射度-电流密度四组曲线。
- 数据导出：EQE 表格可另存为文件；各步进电压下的光功率数据自动保存到项目 data 目录（文件名：探针编号-时间-Power.csv）。
- 寿命测试：设置单阶恒流输出（推荐手动选择电流量程）与测量间隔，自动记录光输出衰减，计算 T70/T50 寿命。
五、配套软件与下载
- ElectronView 测量软件：谱研互联为 PYN-E560 系列 EQE 测量系统配套开发的专业测量软件，支持辐射定标、EQE 测量与 LED 寿命测试，兼容 Keithley 与 Keysight 源表。软件下载与版本说明
- 用户手册：包含设备开箱、硬件连接、软件安装、参数配置、测量流程、数据导出与故障排除的完整说明。点击下载用户手册
六、应用场景
- LED 芯片与封装器件的 EQE、亮度与流明效率测试
- 高校与科研院所的 LED 光电性能研究与教学实验
- LED 器件老化与寿命验证（T70/T50）
- 显示与照明行业的来料质检与可靠性抽检
- Micro-LED 等新型发光器件的光电表征
七、选型与配置建议
- 光谱仪可根据波段与灵敏度需求选配；
- 源表默认支持 Keithley 2400/2450/2600 系列与 Keysight B2901/B2902，如有其他源表需求可联系我司单独开发支持；
- 样品槽与盖板按需定制：用户提供 LED 样品尺寸，我司出工程图确认后加工；
- 需要 8 通道以上或特殊样品夹具（如 Micro-LED 探针）时可联系定制。
八、使用注意事项
- Windows 10 及以上系统建议以管理员模式将 ElectronView 安装到 C 盘，避免权限问题导致软件注册失败。
- Keithley 2450（USB 接口）无法打开时多为驱动未正确安装；Keithley 2400（RS232 串口）需在设备管理器中确认正确的 COM 端口号。
- 首次安装需安装海洋光学光谱仪驱动。
- 辐射定标完成后请勿随意拆卸光纤与积分球，否则需重新定标。
- 探针顶端具有一定弹性，依靠手柄重力即可与样品良好接触，无需持续按压。
