产品概述
LS-XE-FH 是谱研互联推出的宽波段闪烁氙灯光源，覆盖 185-1100nm 紫外至近红外波段，采用日本滨松原厂灯泡与外部脉冲触发设计，闪光寿命超 10^9 次，广泛用于紫外吸收、气体检测、荧光激发与在线监测设备集成，是深紫外测量场景的核心光源。
一、产品特点
- 宽谱输出，即启即用：覆盖 185-1100nm 紫外至近红外波段，无需预热，点亮后快速达到稳定输出，特别适合紫外段测量任务。
- 光强可调，频率可控：千分尺物理调光精密调节输出光强；外部脉冲信号设定闪光频率，满足多样化测试需求。
- 高效光路，灵活输出：标配 SMA905 光纤接口，支持光纤导出或直接照射；尾部与侧面双连接方式可选，便于不同光路布局。
- 长寿命，连续工作稳定：日本滨松原厂氙灯灯泡，闪光次数可达 10^9 次，显著降低更换频率，适合长期在线监测。
- 体积小巧，易于集成：紧凑型设计（111 x 42 x 60mm，180g），便于嵌入光谱分析系统、在线检测设备或便携式仪器。
二、技术参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 产品型号 | LS-XE-FH | |
| 灯弧长 | 1.5mm | |
| 光窗材料 | 紫外玻璃 | |
| 波长范围 | 185-1100nm | 覆盖紫外可见近红外波段 |
| 主放电电容 | 0.141μF | |
| 触发输入阻抗 | 220Ω | |
| 稳定性 | 1.2% | 光输出稳定性=(最大光输出-最小光输出)/最大光输出 |
| 平均输出功率 | 2-3.2W | |
| 光学接口 | SMA905 | 行业通用接口 |
| 使用寿命 | >10^9 | 闪光次数 |
| 可调光强 | 是 | 千分尺高精密调节 |
| 供电规格 | 5V/2A | 推荐供电规格 |
| 安装孔位 | 底部 M3 螺纹孔 | 去掉面板直接照射用正面 M3 螺纹孔 |
| 尺寸重量 | 111 x 42 x 60mm；180g |

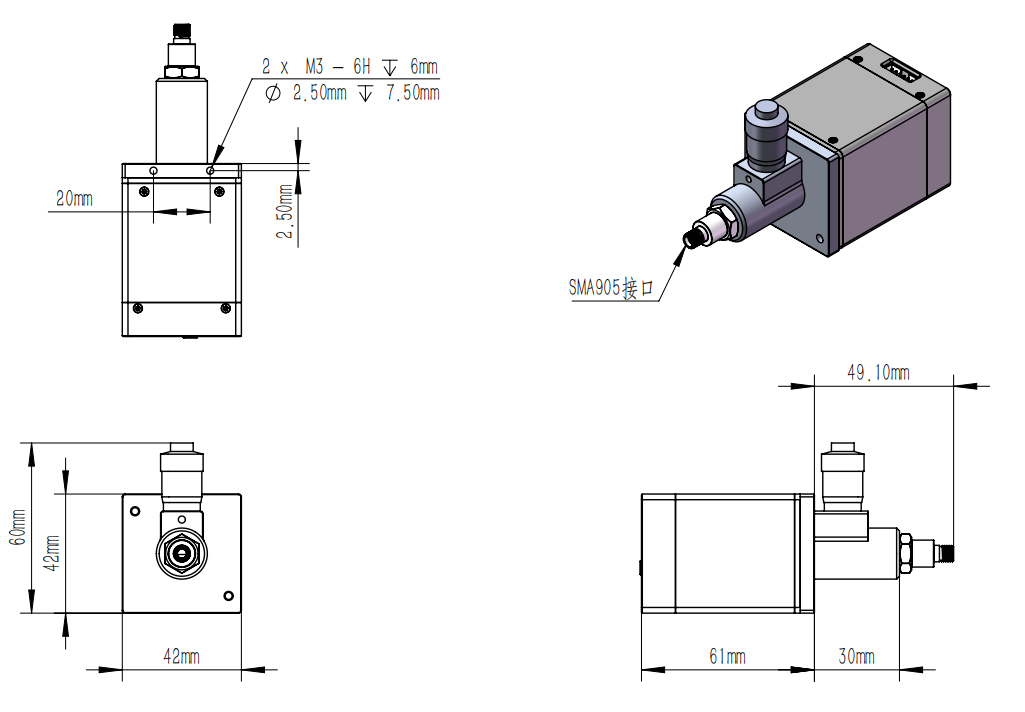

三、外观与结构
四、工作原理
4.1 闪烁氙灯的发光原理
闪烁氙灯属于气体放电光源：主放电电容储存能量后，经触发信号控制瞬间通过氙气放电，产生覆盖深紫外到近红外的宽波段脉冲光。氙气放电光谱由连续谱与叠加的特征谱线组成，185-1100nm 的宽覆盖使其成为紫外测量（如紫外吸收、紫外透过率）的重要光源，这是卤钨灯难以覆盖的波段。
4.2 外部脉冲触发机制

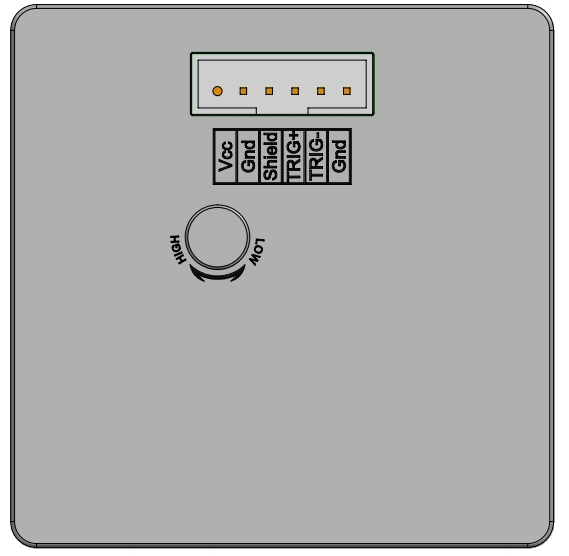

LS-XE-FH 通过 TRIG+ 上升沿触发点亮：使用 5V（推荐）或 12V 直流电源供电，TRIG- 接信号源负极或 Gnd，通过控制 TRIG+ 高低电平实现点亮。氙灯触发频率最高可达 79Hz，建议实际使用不超过 60Hz。需共地连接时，将光谱仪的 GND 与本产品 GND 连接即可。
4.3 与光谱仪外触发同步
将 LS-XE-FH 的触发信号与光谱仪外触发采集同步，可在闪光瞬间完成光谱采集，实现"闪光-采集"联动，显著提高信噪比并缩短测量时间，适合紫外吸收、气体检测等需要强紫外光脉冲的应用。用户需自行确认光谱仪是否支持外部触发功能及其引脚定义，谱研互联可提供详细接口电气参数供参考。
五、常用光路与搭配
| 光路类型 | 典型配置 | 主要用途 |
|---|---|---|
| 紫外吸收 | 闪烁氙灯 + 比色皿支架 + 光纤 | 185-400nm 紫外吸收测量 |
| 气体检测 | 闪烁氙灯直射 + 气体池 + 光谱仪 | 气体特征吸收光谱检测 |
| 荧光激发 | 闪烁氙灯 + 滤光片 + 反射探头 | 紫外激发荧光光谱 |
| 在线监测 | 闪烁氙灯 + 流通池 + 外触发光谱仪 | 水质、过程在线监测 |
六、光路搭建与测量步骤
以紫外吸收测量为例：
- 将 LS-XE-FH 接入 5V/2A 直流电源，Vcc 接正、Gnd 接负；
- 用 SMA905 光纤连接光源与比色皿支架入射端，出射端接支持外触发的光纤光谱仪；
- 将触发信号源接至 TRIG+/TRIG-，设置闪光频率（建议不超过 60Hz）；
- 将光谱仪切换为外触发模式，使采集与闪光同步；
- 采集暗背景与空白参比后放入样品，软件计算紫外吸收光谱。
七、应用场景
- 紫外光谱测量：185-400nm 紫外吸收、紫外透过率测试。
- 气体检测：SO2、NOx、VOC 等气体的紫外特征吸收检测。
- 水质分析：水中化学需氧量（COD）、硝酸盐等紫外吸收法测量。
- 材料检测：紫外固化材料、防紫外线涂层的透过率测试。
- 在线监测设备集成：脉冲光源功耗低、寿命长，适合 7x24 小时在线监测。
八、与光谱仪的搭配配置
| 光谱仪 | 波段匹配 | 推荐测量 |
|---|---|---|
| SPEC-CMS960（190-1100nm） | 紫外可见全覆盖 | 紫外吸收、透过率 |
| SPEC-CDS350（190-1100nm） | 紫外可见全覆盖 | 紫外吸收、荧光激发 |
| NIR 系列近红外光谱仪 | 近红外区 | 近红外透过测量 |
深紫外测量（<250nm）建议确认光谱仪与光纤的紫外透过率；搭配支持外触发功能的光谱仪可实现闪光同步采集，获得最佳信噪比。
九、常见问题（FAQ）
Q：为什么建议使用 5V 而不是 12V 供电？
A：5V 为推荐供电规格，功耗更低、发热更小；严禁使用高于 12V（不含 12V）的电源，否则可能导致电路烧坏。
Q：触发频率可以到多少？
A：最高 79Hz，建议实际使用不超过 60Hz，长时间高频工作请注意散热。
Q：灯泡多久需要更换？
A：滨松原厂氙灯灯泡闪光次数可达 10^9 次，按 60Hz 连续工作约可运行数千小时，正常使用数年无需更换。
Q：可以直接照射样品而不接光纤吗？
A：可以。去掉面板后可用正面 M3 螺纹孔固定，直接照射样品或气体池。
Q：闪光模式下如何获得稳定光谱？
A：将光谱仪设置为外触发模式与闪光同步采集，并适当增加平均次数，可显著提高信噪比与测量稳定性。
Q：可以搭配卤钨灯使用吗？
A：可以。LS-XE-FH 负责紫外段、卤钨灯负责可见近红外段，两者组合可覆盖 185-3000nm 全波段测量需求。
十、选型建议
| 对比项 | LS-XE-FH | LS-HM 系列（卤钨灯） |
|---|---|---|
| 波长范围 | 185-1100nm | 350-3000nm |
| 光源类型 | 脉冲氙灯 | 连续卤钨灯 |
| 紫外能力 | 覆盖深紫外 | 紫外段强度低 |
| 触发方式 | 外部脉冲触发 | 无触发要求 |
| 典型用途 | 紫外吸收、气体检测 | 可见近红外透射反射测量 |
- 涉及 400nm 以下紫外测量的场景，选择 LS-XE-FH；
- 仅需可见与近红外连续光谱测量，选择 LS-HM-C1 或 LS-HM-P3 更合适；
- 两者可组合使用，覆盖 185-3000nm 全波段测量需求。
十一、使用注意事项
- 严禁使用高于 12V（不含 12V）电源供电，否则可能导致电路烧坏。
- 使用 5V（推荐）或 12V 直流电源供电，正负极分别接入 Vcc 和 Gnd。
- 触发频率建议不超过 60Hz，长时间高频工作请注意散热。
- 紫外玻璃光窗为石英材质，避免硬物划伤；保持光窗清洁。
- 光纤连接前确认接口对准，避免强光直射人眼。
- 安装时使用底部或正面 M3 螺纹孔固定，避免遮挡散热部位。
十二、包装清单与售后服务
包装清单：LS-XE-FH 主机、5V/2A 电源适配器、SMA905 光纤跳线、触发信号线、产品手册、保修卡。
售后服务：整机质保一年，氙灯灯泡按实际使用寿命保修；提供终身技术支持与触发电路设计咨询，7x24 小时响应客户问题。
